液晶驱动板的原理介绍液晶屏驱动板常被称为A/D(模拟/数字)板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号(或者从一种数字信号到另外一种数字信号)转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

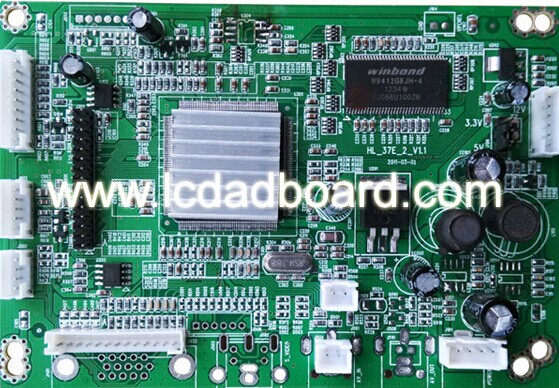

 液晶驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。
液晶屏驱动板的原理，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。
由于液晶屏有各种信号接口，通用驱动板与液晶屏之间的信号线(TTL/LVDS信号线)也有多种，下面是具体型号：使用“通用驱动板”代换液晶显示器驱动板有点屏、改线、安装三个环节。
|
|
|
|
